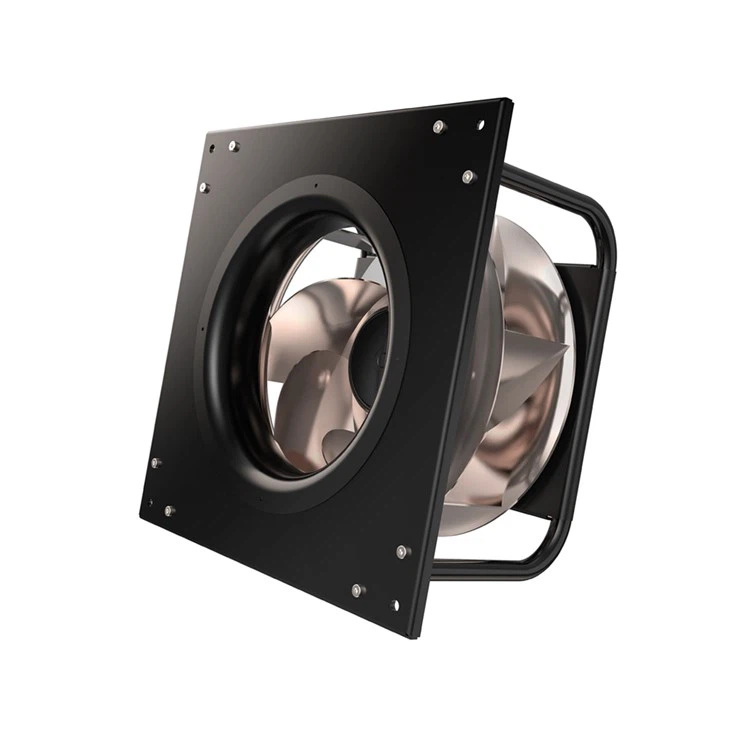

Quạt ly tâm EC

EC FAN là gì?

Hệ thống EC là gì?

   Bảo vệ thiết bị điện tử khỏi hệ thống động cơ EC

Hiệu quả tĩnh cao

- Không cần nỗ lực điều chỉnh như động cơ, thiết bị điện tử và điều khiển từ một nguồn duy nhất

- Khu vực phích cắm trung tâm cho đầu vào nguồn và điều khiển

- Thiết kế nhỏ gọn thông qua việc làm mát tối ưu các thiết bị điện tử công suất

- Không cần cài đặt tham số trong quá trình khởi động

- Ngăn cách an toàn giữa khu vực đầu cuối và thiết bị điện tử

Kiểm soát vòng lặp mở linh hoạt

- Tốc độ điều chỉnh mượt mà

- Điều khiển qua 0 - 10 V / PWM và MODBUS-RTU

- Đầu ra thông báo lỗi

- Giao diện với SELV

Hoạt động an toàn

- Rotor bị khóa và bảo vệ quá tải nhiệt

- Ngắt kết nối trong trường hợp trục trặc

- Tach ra;

- Chính sách ngược

- Khởi động mềm

Có thể triển khai rộng rãi

- Để sử dụng với lưới 50- và 60- Hz

- Đầu vào điện áp mở rộng 1 ~ 200 V - 277 V. 3 ~ 380v - 400 V

Thông tin chi tiết Giới thiệu sản xuất- Quạt EC từ LONGWELL

Dải đường kính chuẩn: 133, 175, 190, 220, 225, 250, 280, 310, 355, 400, 450, 500, 560, 630mm

Vật chất:

# 1. Cánh quạt nhựa làm bằng PA6.6 (Polyamide, gia cố bằng sợi thủy tinh)

# 2. Tấm kim loại mạ kẽm;

# 3. Hợp kim nhôm

#4. Kim loại mạ kẽm (Giá đỡ)

Vị trí lắp đặt / xả nước ngưng: Mọi vị trí lắp đặt, không xả nước ngưng.

Dải lưu lượng gió: từ 260 m³ / h đến 25, 000 m³ / h

Phạm vi công suất đầu vào: từ 30W -4000 W

Dải áp suất không khí: Lên đến 1900 Pa

Nhiệt độ hoạt động: - 25 độ đến cộng 60 độ

AC DC EC Dòng ly tâm ngược:

Longwell có thể cung cấp tất cả các loạt quạt ly tâm ngược AC DC EC, quạt ly tâm tiến, quạt ly tâm lùi và tiến, quạt cắm AC EC, v.v.

Các ứng dụng chính:

Hệ thống cắm và chạy được phát triển cao cho phép các quạt sẵn sàng sử dụng một cách nhanh chóng. Điều này tiết kiệm thời gian và tiền bạc:

- Các thành phần hòa hợp hoàn hảo

- Có dây và được lập trình sẵn

- Không cần bộ chuyển đổi tần số riêng biệt và công tắc bảo vệ động cơ

- Bao gồm tuyên bố hợp quy cho động cơ và điện tử

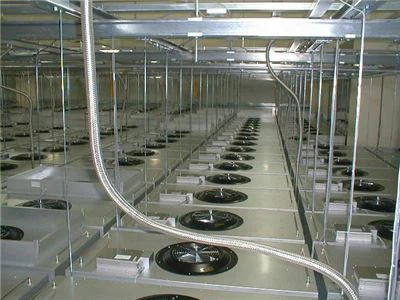

Phạm vi ứng dụng: Hệ thống quạt EC / Tủ điện tử làm mát / Mô-đun phòng sạch / Bộ trao đổi nhiệt / Hệ thống lọc không khí / HRAC quân sự / Hệ thống điều khiển dược phẩm / Sinh học / Hệ thống điều hòa không khí trong phòng máy tính (CRAC) / Bộ xử lý không khí

Giới thiệu công ty

Năng lực R & D: Hơn 20 thành viên đội R & D chuyên nghiệp, tất cả đều có hơn 10 năm kinh nghiệm làm việc.

Năng lực OEM: Dựa trên nhà máy sản xuất Khuôn mẫu chuyên nghiệp của chúng tôi về quạt ly tâm, Longwell hỗ trợ OEM, Giải pháp ODM cho quạt ly tâm ngược EC, quạt cắm EC có thể tùy chỉnh theo yêu cầu của khách hàng;

Kiểm soát chất lượng cho dòng quạt EC: 100% Kiểm soát chặt chẽ chất lượng của Quạt và đã đạt Chứng chỉ CE, RoHS, ISO9001, IS 0 14001, BSCI, UL, ETL.

Công nghệ LONGWELL ECM dành cho quạt ly tâm ngược EC đang tiết kiệm năng lượng hơn cho thế giới của chúng ta. Những ưu điểm là:

■ Hiệu suất của quạt có động cơ ECM của chúng tôi cao hơn 30 phần trăm -60 phần trăm so với động cơ truyền thống;

■ PCBA tích hợp đạt được khả năng kiểm soát tốc độ vô cấp và giao tiếp với các sản phẩm của khách hàng;

■ tuổi thọ cao hơn lên đến 40, 000 giờ (đối với Động cơ quạt EC);

■ IP44, 45, 55, IP68, có thể được tùy chỉnh;

■ Sóng sin, ba pha triệt tiêu âm-điện từ và rất nhiều chức năng bảo vệ khác như khởi động mềm, quá tải, block động cơ….

Lợi ích của Quạt EC từ Longwell:

■ Hiệu quả cao

■ Tuổi thọ cao

■ Thiết kế nhỏ gọn có thể thay thế quạt trực tiếp cho quạt IEHL-ABEGG.

Phê duyệt: UL, ETL, CCC

Với hơn 15 năm sản xuất thử nghiệm trong Quạt & Quạt gió HVAC, longwell phát triển nhiều đối tác chiến lược như:

LONGWELL hy vọng tất cả khách hàng của chúng tôi có giải pháp hài lòng 100% về quạt và động cơ.

Quạt ly tâm EC: Hướng dẫn câu hỏi thường gặp cơ bản

Q1. Bạn sử dụng loại Cánh quạt nào trong quạt thông gió EC này?

Đáp lại:

Cánh quạt động cơ được cân bằng tĩnh và động trên hai mặt phẳng để cân bằng cấp G 6.3 theo tiêu chuẩn DIN ISO 1940.

Cánh quạt hiệu suất cao với hiệu suất tĩnh cao

- Kênh lưỡi được tối ưu hóa về mặt khí động học

- Tích hợp bộ khuếch tán hướng tâm

Phát ra tiếng ồn tối thiểu

- Cạnh theo đường chéo để kiểm soát dòng chảy được tối ưu hóa

- Tích hợp bộ khuếch tán hướng tâm

Rung động tối thiểu

- Cân bằng động của bộ phận cánh quạt-rôto giảm thiểu tiếng ồn do cấu trúc gây ra và giảm tải trọng ổ trục

Thiết kế mạnh mẽ

- Thích hợp với tốc độ ngoại vi cao liên tục

- Nhôm chống ăn mòn

Quý 2. Sự khác biệt giữa quạt Động cơ rôto bên ngoài Longwell và động cơ rôto bên trong tiêu chuẩn là gì?

Đáp lại:

Các bộ phận quay được lắp vào một bộ phận và cân bằng động như vậy. Tổng trọng lượng được phân bổ đều cho cả hai ổ trục, giải nhiệt rất tốt!

Q3. Tại sao quạt ly tâm EC lại hiệu quả hơn nhiều so với quạt ly tâm AC?

Đáp lại:

√ Quạt Longwell EC luôn hoạt động theo hướng chính xác

√ Hoạt động trên 50Hz hoặc 60Hz

√ Hoạt động trên dải điện áp rộng

>200 - 277 V một pha

>380 - 480 V ba pha

√ Hoạt động mát hơn nhiều - tuổi thọ cao hơn

√ Ít nhiệt hơn cho hệ thống lạnh để xử lý (tăng COP lạnh)

√ Tiết kiệm năng lượng trung bình 30% so với công nghệ AC

Q4. Chi tiết kết nối dây cho dòng Quạt EC là gì?

Đáp lại:

Vui lòng tham khảo sơ đồ đấu dây của dòng quạt EC Backward / EC forward dưới đây:

Q5. Longwell có cung cấp bất kỳ tùy chọn kiểm soát tốc độ nào cho EC FANS không?

Đáp lại:

Có, Longwell có thể cung cấp một số giải pháp điều tốc theo yêu cầu của khách hàng, chẳng hạn như:

Bộ điều khiển RM-ECi được sử dụng với đầy đủ các loại quạt EC. Được hỗ trợ bởi đầu ra 1 0 VDC từ động cơ, nó cung cấp khả năng điều khiển tốc độ thủ công, vô hạn giữa 0 phần trăm và 100 phần trăm

→ Có thể điều khiển nhiều quạt chạy cùng tốc độ

→ Núm điều khiển vô cấp để cài đặt tốc độ vô hạn

→ Đầu vào cáp 4 x M16 hoặc M20

→ lỗ lắp 4mm

Q6. Tiêu chuẩn thử nghiệm của quạt ly tâm ngược Longwell ec là gì?

Đáp lại:

Kết nối cáp với cáp biến dạng nhô ra, được lắp ráp sẵn, với các ống xoắn ở đầu dây, chống tia cực tím, không thấm nước.

Quạt đáp ứng các hướng dẫn và yêu cầu EMC hiện hành liên quan đến phản hồi mạch; tài liệu và đánh dấu tuân theo các Chỉ thị hiện hành của EU. UL 507 phê duyệt.

Dữ liệu hiệu suất đáng tin cậy, các phép đo hiệu suất không khí trong buồng kiểm tra phía cửa nạp theo ISO 5801 và DIN 24163, các phép đo âm thanh trong buồng kiểm tra không dội âm theo DIN EN ISO 3745.

Q7. Tuổi thọ của loại Quạt động cơ EC này?

Đáp lại:

Động cơ rôto bên ngoài Longwell EC vượt qua lớp hiệu quả IE4, nam châm không chứa đất hiếm, ổ bi không cần bảo dưỡng (được làm kín) với khả năng bôi trơn lâu dài, tuổi thọ danh nghĩa trên lý thuyết ít nhất 40, 000 giờ hoạt động, lắp đặt với trục động cơ ngang và dọc; khởi động mềm, giới hạn dòng điện tích hợp. Điện tử tích hợp, logic chuyển mạch yên tĩnh; 100 phần trăm tốc độ có thể kiểm soát; tín hiệu điều khiển 0-10 V DC / PWM; đầu ra tach.

Q8. Có bất kỳ tùy chọn hoặc giải pháp quạt ly tâm AC DC EC nào khác để lựa chọn không?

Đáp lại:

Vâng, chắc chắn.

LONGWELL là nhà sản xuất chuyên nghiệp các loại quạt, máy thổi, động cơ và linh kiện cho các ứng dụng sưởi, điều hòa, điều hòa không khí và làm lạnh, chuyên gia về quạt ly tâm, quạt hướng trục, quạt dòng AC / BLDC, quạt cong đơn / đôi BLOWERS, AC / BLDC / Động cơ ECM cũng như quạt thổi công nghiệp, quạt ống gió nội tuyến, quạt thông gió cho gia cầm (AC / DC / EC), v.v.

LONGWELL có nhiều dòng sản phẩm có thể mang đến cho khách hàng những giải pháp sản phẩm hoàn hảo hơn bằng cách không chỉ sản xuất quạt và động cơ, mà còn làm cho động cơ và quạt phù hợp hoàn hảo, đồng thời cung cấp chất lượng tốt và giá cả rất cạnh tranh bằng cách sản xuất quy mô lớn.

Vui lòng tham khảo bản tóm tắt sản xuất bên dưới hoặc bạn có thể liên hệ trực tiếp với chúng tôi tại:

Email: bruce@zjlongwell.com Devin@zjlongwell.com

Trực tiếp- Điện thoại: 0086 18358274663

Chúng tôi rất mong được phát triển một mối quan hệ tốt với bạn.
